图像滤镜实验

1. 在命令行配置python

还记得在网络原理那堂课上，我们使用命令行终端（Terminal)完成路由器追踪的实验吗？还记得我们使用的命令吗?当时我们使用了traceroute/tracert命令（取决于你使用的操作系统）。这两个命令都是操作系统自带的，现在我们需要在终端上安装python这个命令。这样我们不仅可以在PyCharm上运行Python程序（我们上周已经做到了），我们还可以在终端上执行Python语句。这对于我们接下来要安装的函数库至关重要。

For Mac User: 打开Terminal，输入

python3 --version

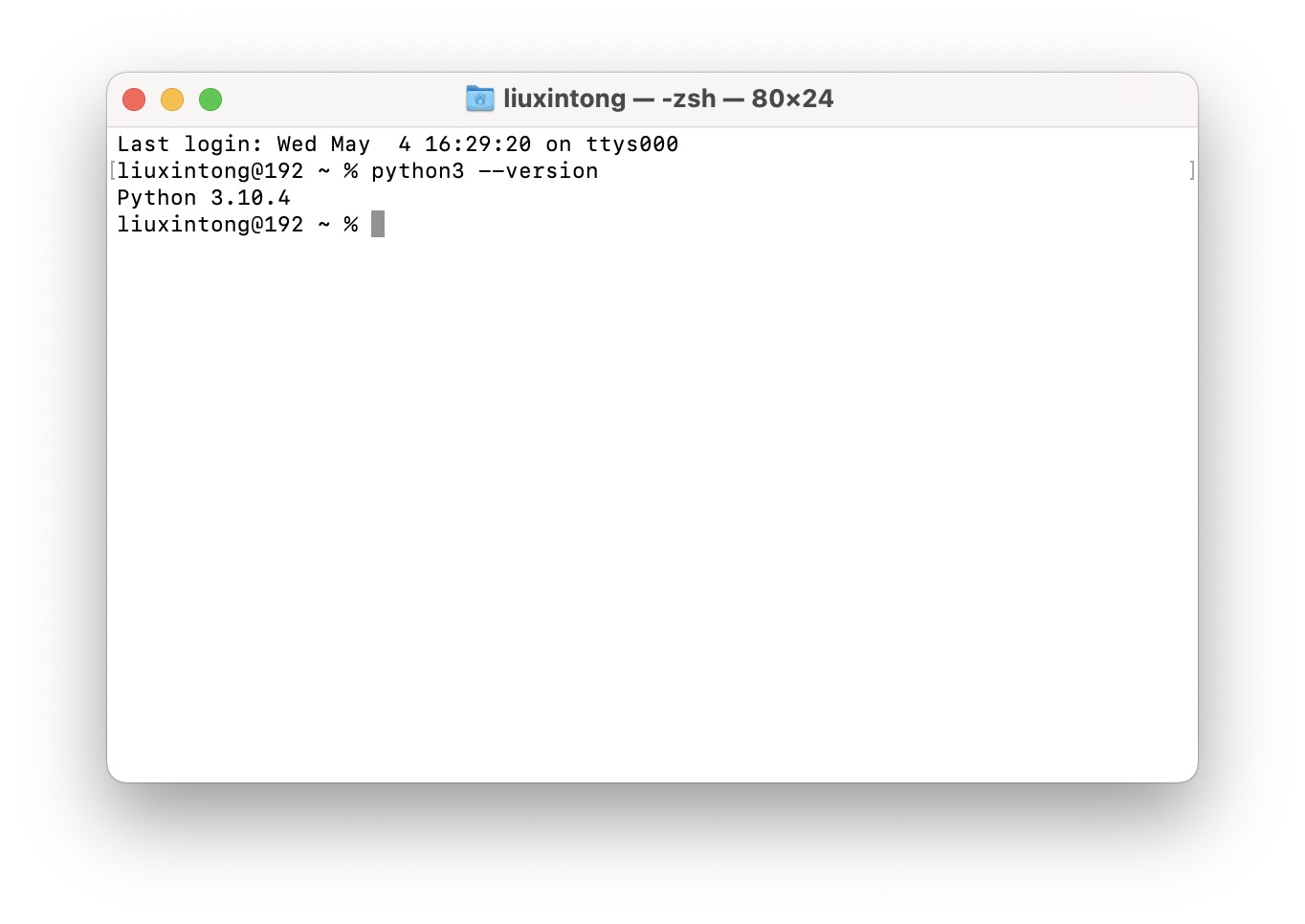

按下回车。这个命令可以用来判断Terminal所使用的python版本，也经常用来判断Terminal是否已经安装了python命令。如果你看到的是Python 3.10.4（如下图所示），那么说明你已经安装成功。如果出现的是python command not found，或者其它的版本（如2.x.x)，那么说明你上周的Python没有安装成功，请重新回顾上次作业的步骤。

For Windows User: 打开cmd，输入

python -V

按下回车。如果显示python版本，说明python命令安装成功。

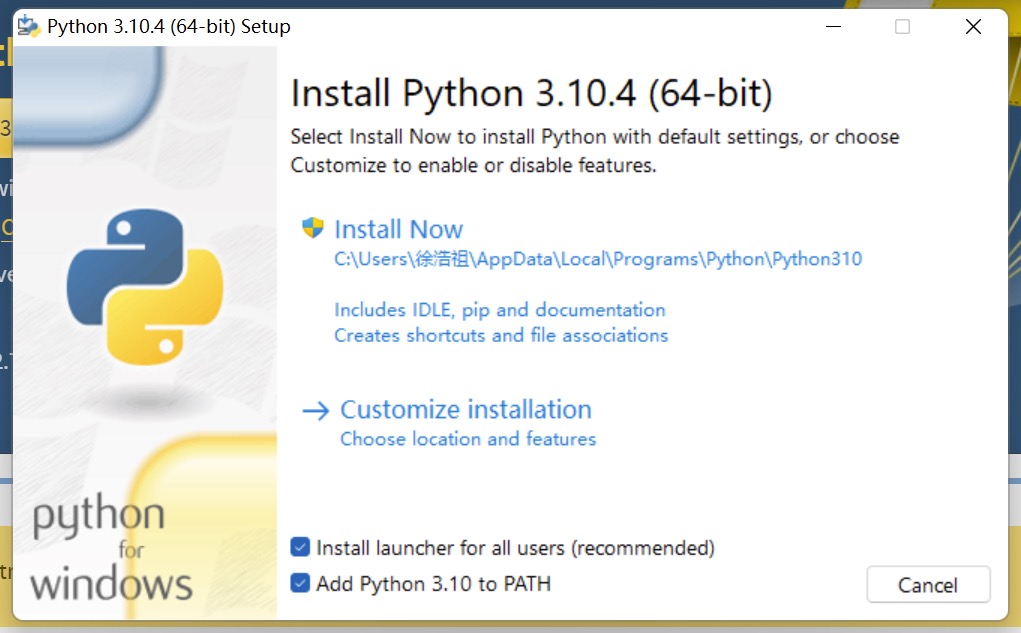

如果没有任何结果，说明终端没有安装python命令。你需要重新安装一遍python。注意要将Add Python 3.10 to PATH勾选上（如下图所示）。

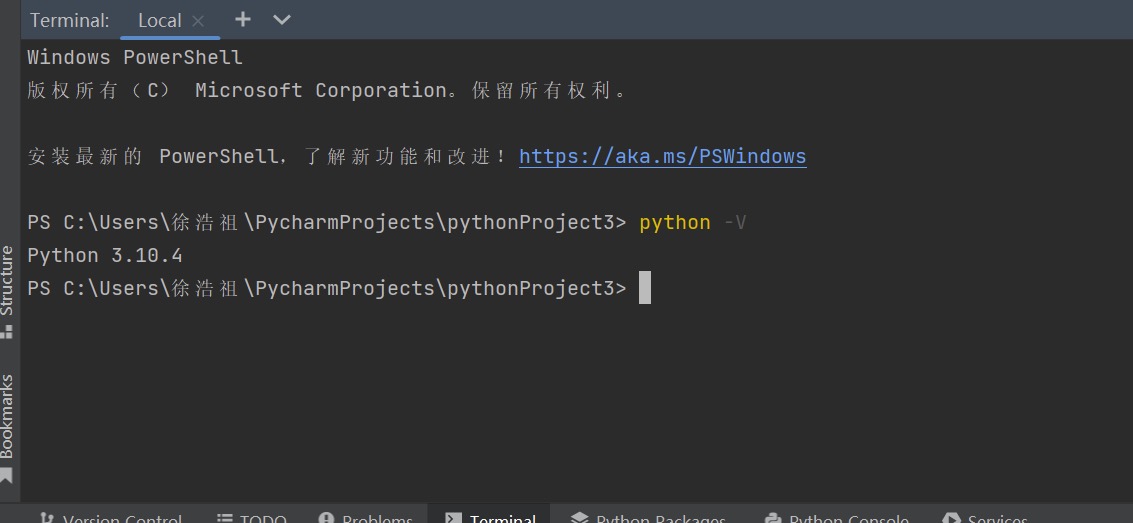

安装完毕之后，在命令行中再次输入python -V，则会出现python的版本。

2. 下载并安装pip命令

下载并安装pip命令。pip是Python的包管理工具，可以通过pip方便的下载并安装Python的函数包。

输入curl https://bootstrap.pypa.io/get-pip.py -o get-pip.py，按下回车并等待下载pip脚本（可能会持续2-10分钟左右）。

输入python3 get-pip.py命令(Windows用户是python get-pip.py)，按下回车并等待安装pip（可能会持续2-10分钟左右）。

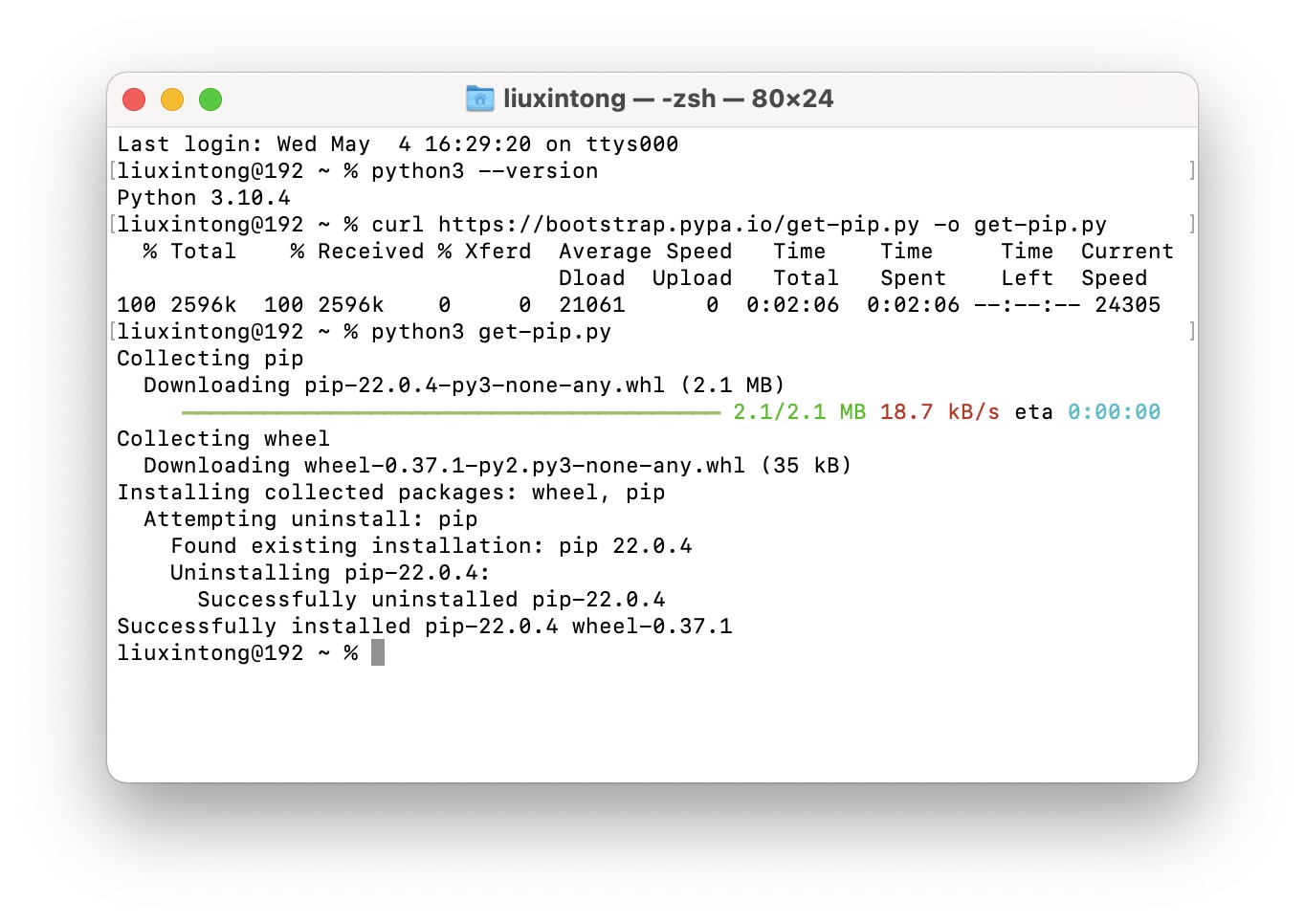

安装成功之后你会看到如下界面：

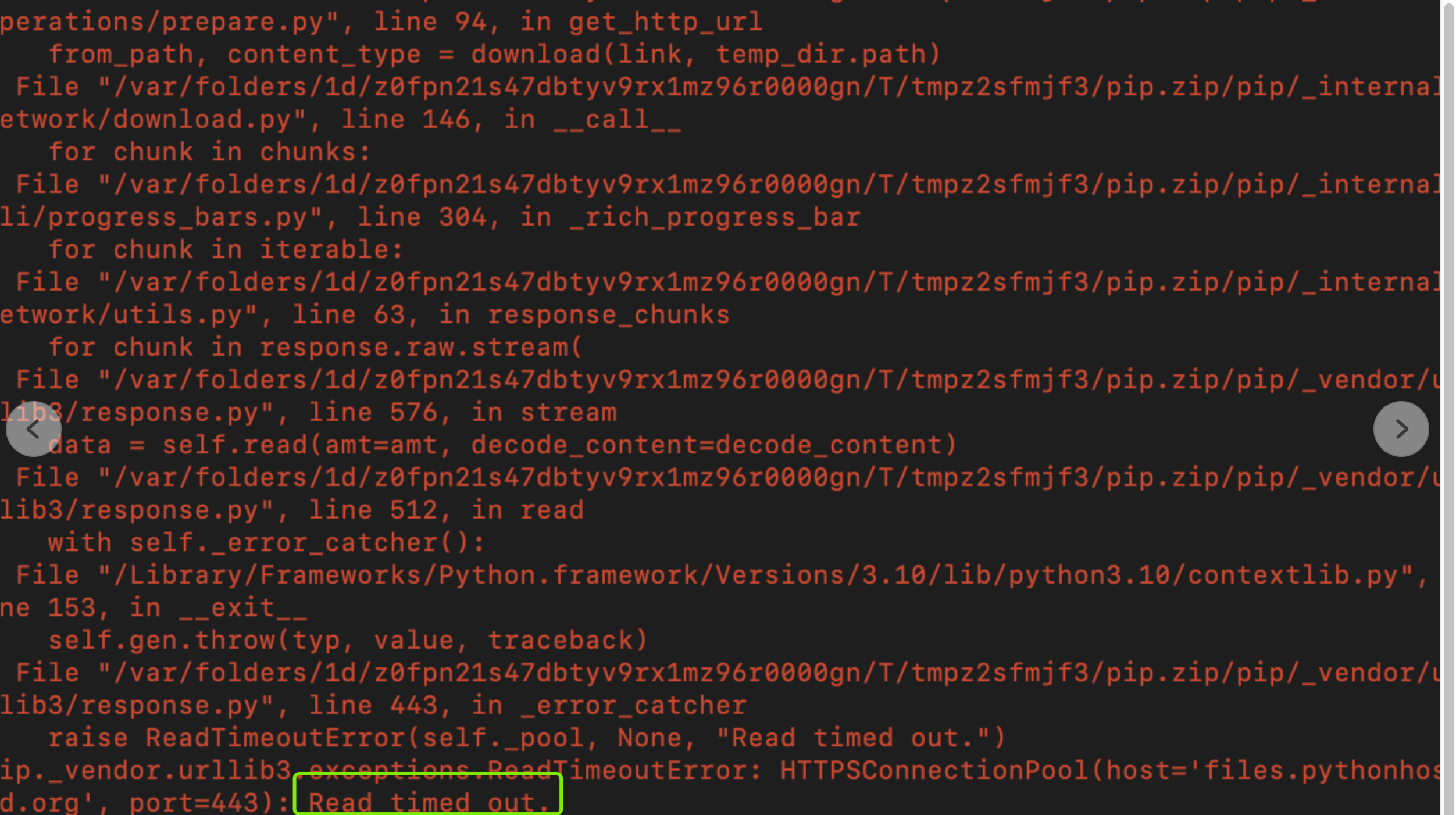

如果是如下界面，说明未安装成功，原因是python get-pip.py这个命令需要下载一个文件（只有2M)，但由于下载速度过慢导致延时(timeout)。请用下面这个命令：

python3 get-pip.py -i https://pypi.tuna.tsinghua.edu.cn/simple/  --trusted-host pypi.tuna.tsinghua.edu.cn

(Windows的同学将python3换成python即可）

3. 下载并安装OpenCV函数库

OpenCV是一个跨平台计算机视觉库，可以运行在Linux, Windows和MacOS操作系统上。它实现了图像处理和计算机视觉方面的很多通用算法，例如图像特征提取、人脸识别、手势识别、人机交互等。我们在这次作业中，需要用到OpenCV的部分函数来进行实验。

输入第一个命令：pip install numpy，点击回车。如果也出现time-out的问题，可以输入下面命令：

pip install -i https://pypi.tuna.tsinghua.edu.cn/simple/ numpy

输入第二个命令：pip install opencv-python，点击回车。或者输入下面命令：

pip install -i https://pypi.tuna.tsinghua.edu.cn/simple/ opencv-python

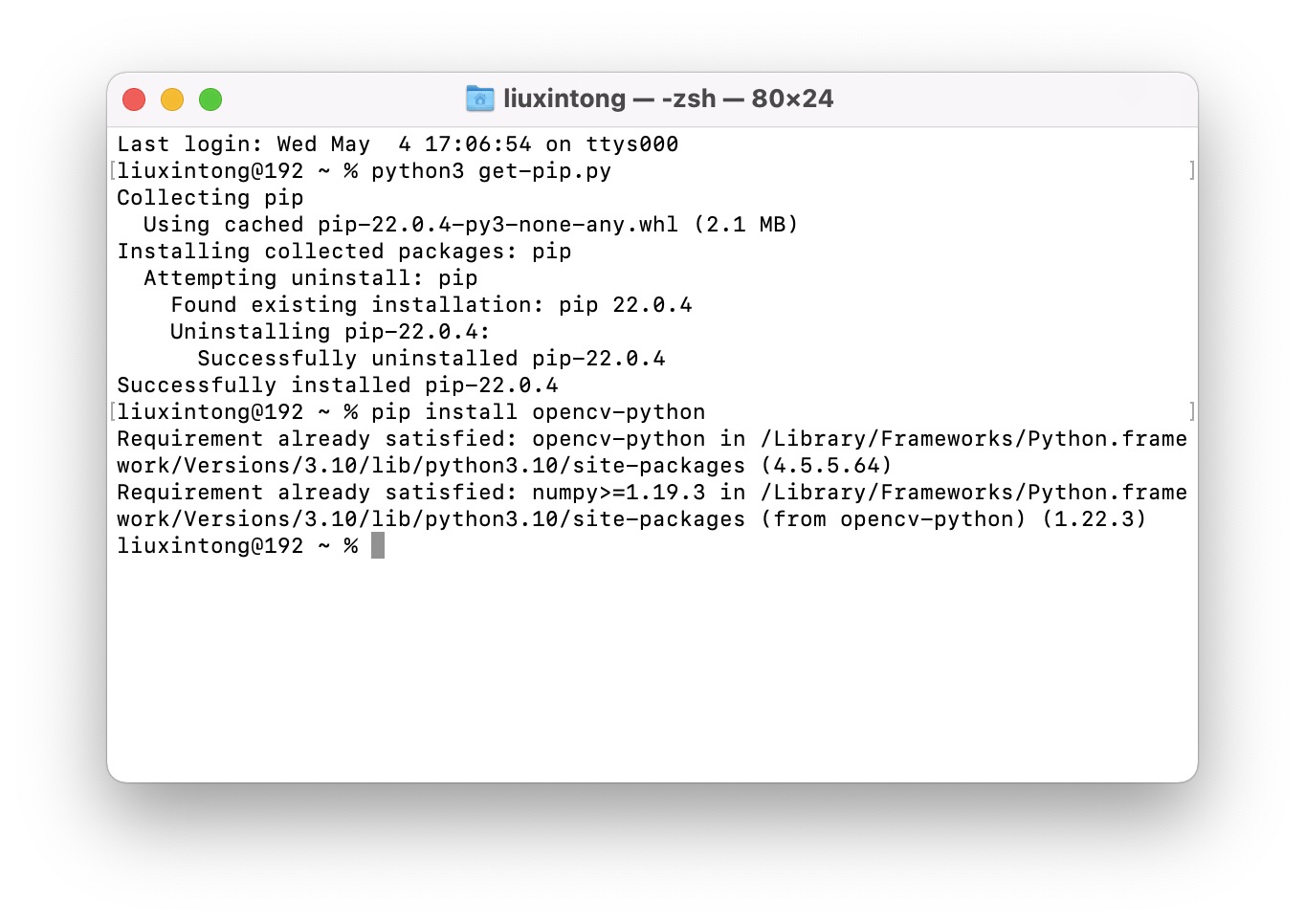

安装成功后，你会看到如下界面：

4. 新建一个文件

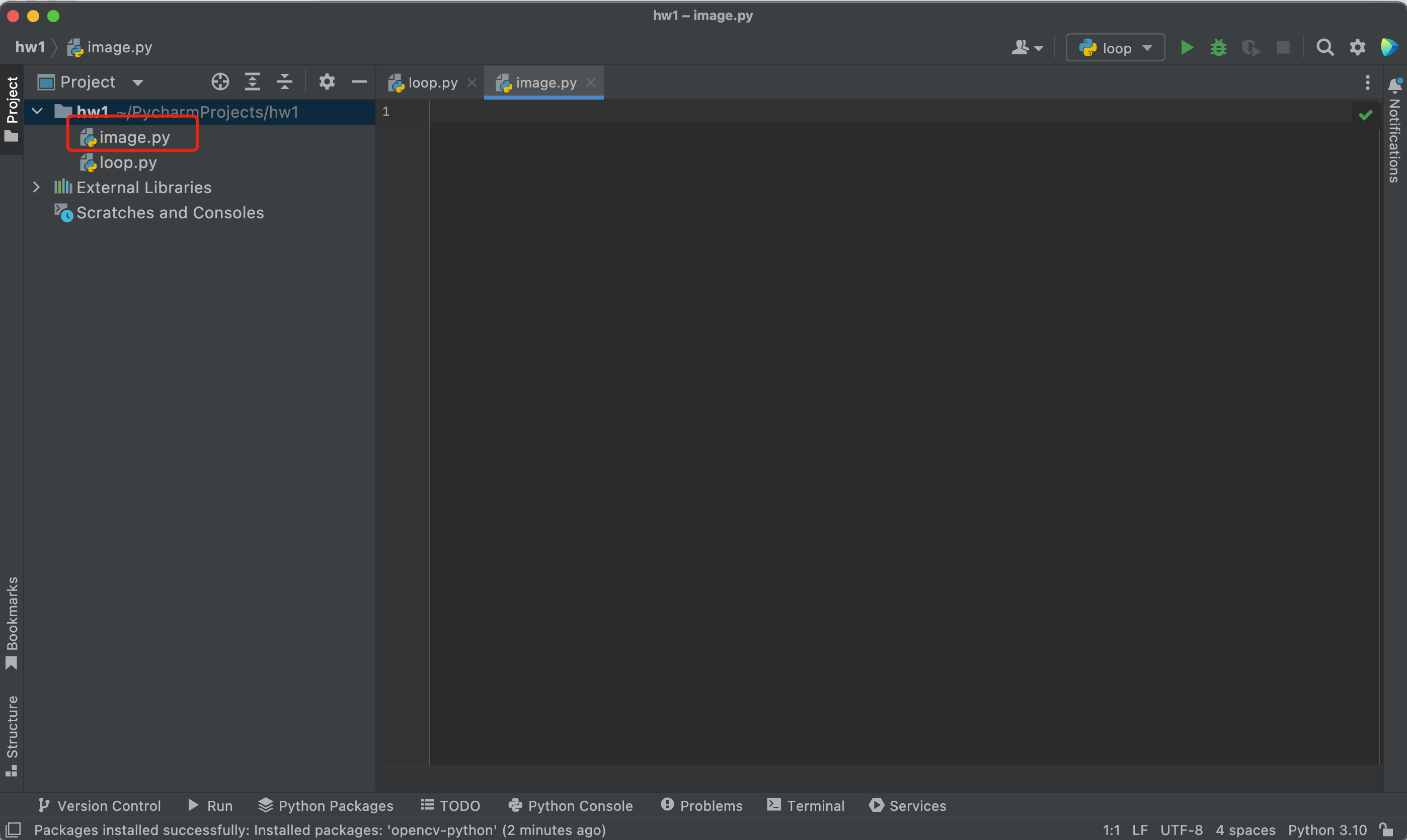

我们已经成功安装好OpenCV函数库，接下来我们要开始完成图像滤镜的实验了。运行PyCharm，打开上周的Project（也可以新建一个Project)，新建一个python文件，取名image.py。

现在我们的工程中有两个python文件。第一个loop.py是上周我们创建的，image.py是我们刚刚新建的，也是我们这周要提交的文件。所以接下来我们需要让PyCharm知道我们要运行image.py，而不是loop.py。到这一步你其实应该知道怎么做了。

5. 配置运行的python文件

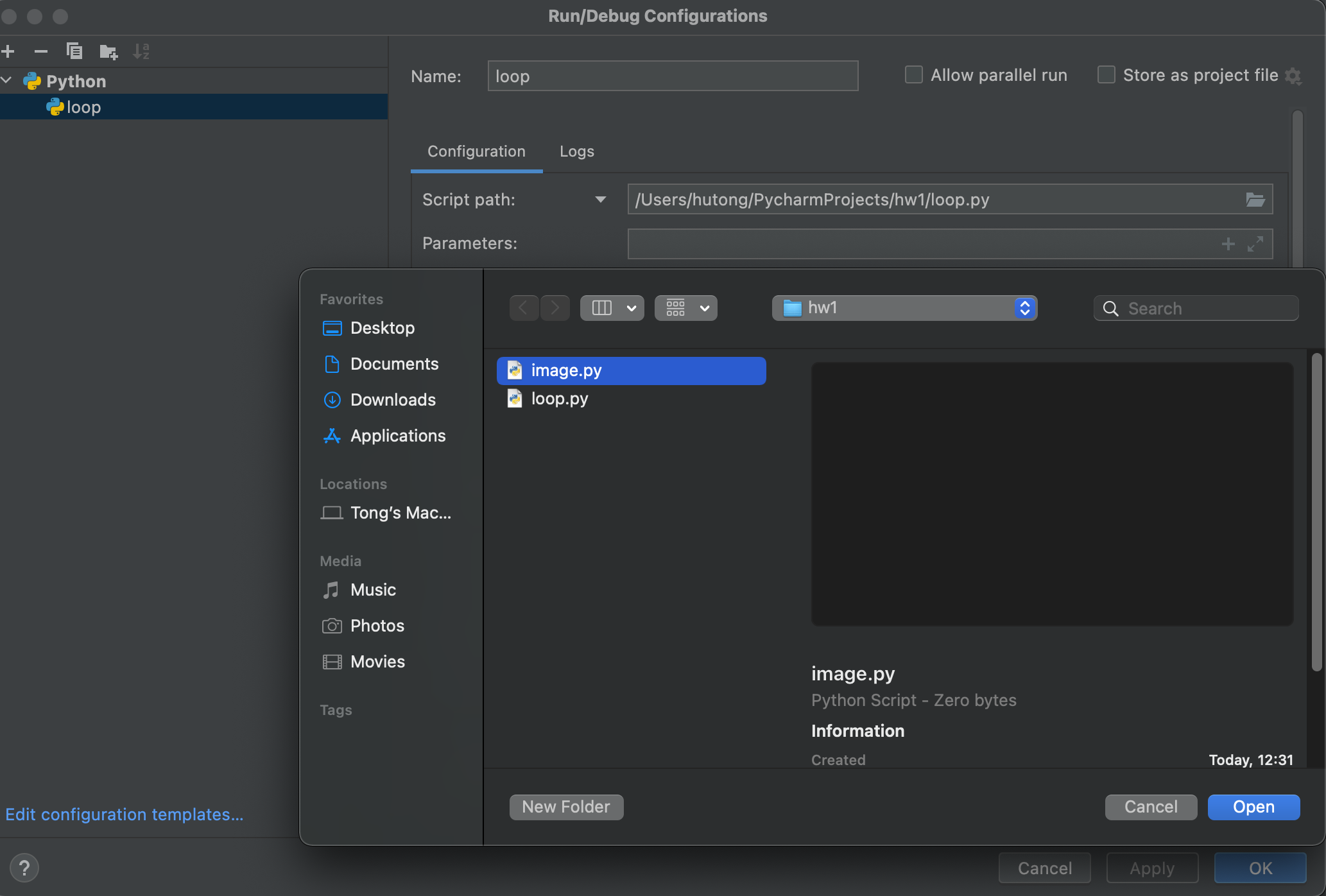

点击右上角edit configuration（现在可能显示的是loop), 在script path中选择image.py，点击open，然后apply。现在我们已经让PyCharm知道，接下来运行的都是image.py这个程序，而不是其它的文件。

6. 开始编写程序

在image.py中的第一行输入：

import cv2

这一行的作用是导入OpenCV的函数包。如果你发现这一行的下面出现了一根红线，将鼠标移到这一行上，旁边会出现一个”install opencv-python”的提示，点击它，等待它安装好就可以了。安装过程可能会持续1，2分钟的时间。安装完毕之后，红线会自动消失，说明我们已经成功将OpenCV函数包导入进PyCharm了。

到这一步，我们就完成了所有的配置工作。我们接下来就可以开始完成作业了。在打开作业要求之前，我强烈建议大家先回顾一下上节课的步骤，自己按照第7步的步骤操作一遍。

7. 图像处理步骤

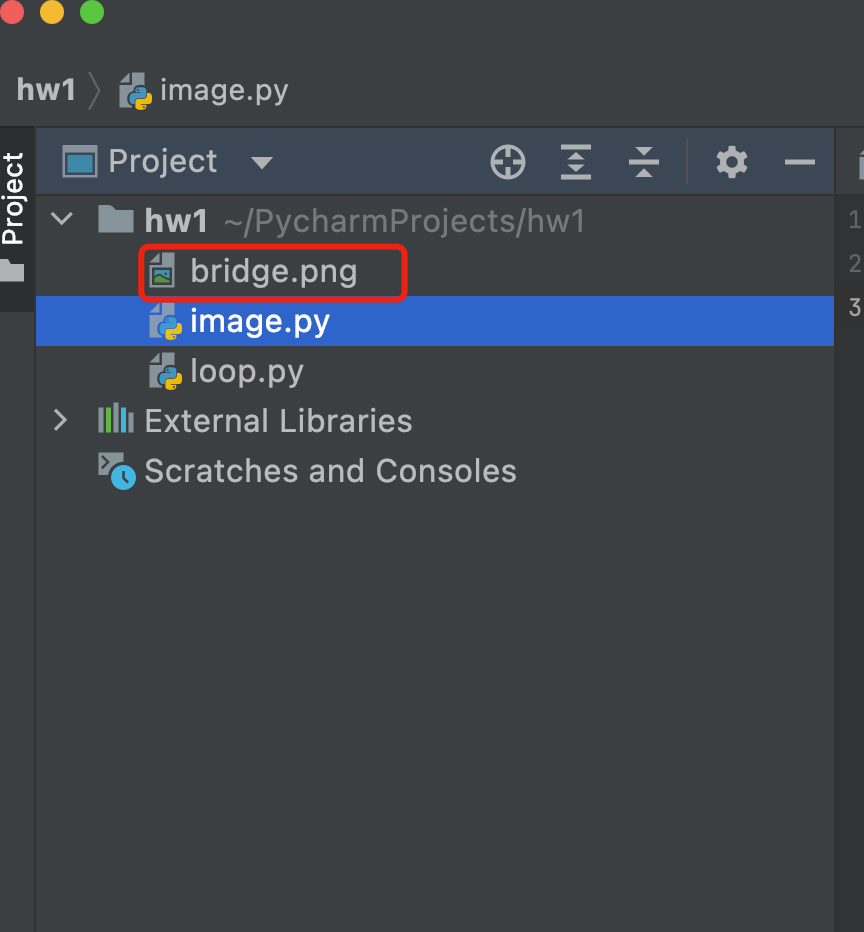

首先将要处理的图片放入项目中。这个步骤非常简单，你可以直接将图片文件用鼠标拖到项目中。图片需要和python文件在同一个目录下。

Note

图片一定要与python文件放在同一个文件下（也就是hw1)，否则会无法加载图片。不要把图片放在一个单独的文件夹中。

接下来就是常见的操作，大家可以按照操作来编写代码，也可以直接打开网站下方的示例代码。示例代码只是一个模版而已，供大家理解使用。

读取、打开、并关闭图像

import cv2

img = cv2.imread('bridge.jpeg') #读取金门大桥的图片，并将图片保存在img这个变量中

cv2.imshow("Demo", img) #显示图片，并将图片暂时命名为Demo

k=cv2.waitKey(0)  #等待键盘输入，并将键盘按键信息赋给k

if k==27:
    cv2.destroyAllWindows()  #如果发现按下的是Esc，则关闭图片并结束程序

读取图像的分辨率、

import cv2

img = cv2.imread('bridge.jpeg') #read the beautiful image of golden gate bridge

img_width= img.shape[1]  #image width
img_height= img.shape[0] #image height

print(img_width, img_height) #print image width and height

读取图像某一个像素点的RGB值

blue = img[100, 200, 0] #get the value of blue channel of pixel at row 100, column 200
green = img[100, 200, 1] # get the value of green channel of the same pixel
red = img[100, 200, 2]  #get the value of red channel of the same pixel

print(blue, green, red) #print the pixel's RGB value

将某一个像素点改为全白色

img[100, 200] = [255, 255, 255]

将某一个区域的像素点改为全白色

img[100:200, 200:300] = [255, 255, 255]

将某一个像素点的R和B值进行交换

blue = img[100, 200, 0]
green = img[100, 200, 1]
red = img[100, 200, 2]

temp = blue
blue = red
red = temp   #交换Red和Blue的值

image[100, 200] = [blue, green, red] #将新的RGB值赋给该像素点

将图片变为灰度图

for row in range(img_height):
    for col in range(img_width):  #循环遍历图片所有像素点
        blue = img[row, col, 0]
        green = img[row, col, 1]
        red = img[row, col, 2]

        color = (blue+green+red)/3 #参考ppt灰度算法
        img[row, col] = [r, g, b]  #将新的RGB值赋给像素点

保存处理后的图片

cv2.imwrite('1.png', img)  #将图片保存为1.png，新的图片会保存在项目下面

8. 作业及资料

作业要求: 图像处理作业

图片：金门大桥

示例程序：Example Code

PPT: 图像滤镜
